鄭州電專能源互聯網研究平臺項目順利通過驗收
由南京研旭電氣科技有限公司(研旭)、北京科東電力控制系統責任有限公司(科東)、鄭州電力高等?？茖W習(電專)三方合作研發的能源互聯網研究平臺項目順利通過驗收。
所屬分類：
項目案例
開放式智能微電網系統
聯系我們
方案詳情
近日，由南京研旭電氣科技有限公司(研旭)、北京科東電力控制系統責任有限公司(科東)、鄭州電力高等?？茖W習(電專)三方合作研發的能源互聯網研究平臺項目順利通過驗收。
該平臺主要以能量路由器為核心能完成三個微電網之間、交流母線、直流母線、以及風、光等分布式能源之間的能源互聯研究。主要拓撲結構如圖1所示。能源互聯網試驗系統包含3個微電網，系統圖如圖1所示。三個微電網可通過以下三種方式實現靈活互聯：
(1)兩個交流微電網分別通過兩臺AC-DC設備與直流微電網實現互聯;
(2)兩個交流微電網可通過母聯柜實現互聯，組成單一交流微電網;
(3)三個微電網通過4端口電力能源路由器實現互聯，通過能量路由器實現能量的調度與分配，并能通過電力能量路由器分別并網。
圖1 鄭州電專 能源互聯網平臺拓撲結構
圖2 鄭州電專 能源互聯網平臺通信架構
主要設備清單如表1
表1 主要設備列表
|
1 |
方案 |
系統集成方案 |
|
微電網運行控制策略 |
||
|
能源互聯網能量管理與調度策略 |
||
|
能源互聯網教學方案 |
||
|
2 |
軟件 |
能源互聯網智能調度系統 |
|
微網智能控制系統 |
||
|
能源互聯網教學仿真系統 |
||
|
3 |
設備 |
變壓器 |
|
單晶硅光伏發電系統 |
||
|
多晶硅光伏發電系統 |
||
|
薄膜光伏發電系統 |
||
|
風力發電系統 |
||
|
模擬風力發電系統 |
||
|
鋰電池儲能系統 |
||
|
鉛酸電池儲能系統 |
||
|
電容儲能系統 |
||
|
電力能源路由器 |
||
|
AC/DC雙向變流器 |
||
|
模擬負載系統 |
||
|
配電柜 |
||
|
環境氣象監測儀 |
||
|
電能質量監測終端 |
||
|
空氣能熱水器 |
||
|
智能空調系統 |
||
|
智能電表 |
||
|
微電網控制器 |
||
|
智能監控終端 |
||
|
工業通信網絡 |
||
|
服務器、工作站 |
||
|
二次設備安裝機柜 |
||
|
UPS系統 |
||
|
觸摸教學一體機 |
能量路由器控制策略概要如表2
表2 能量路由器控制策略概要
系統效果圖

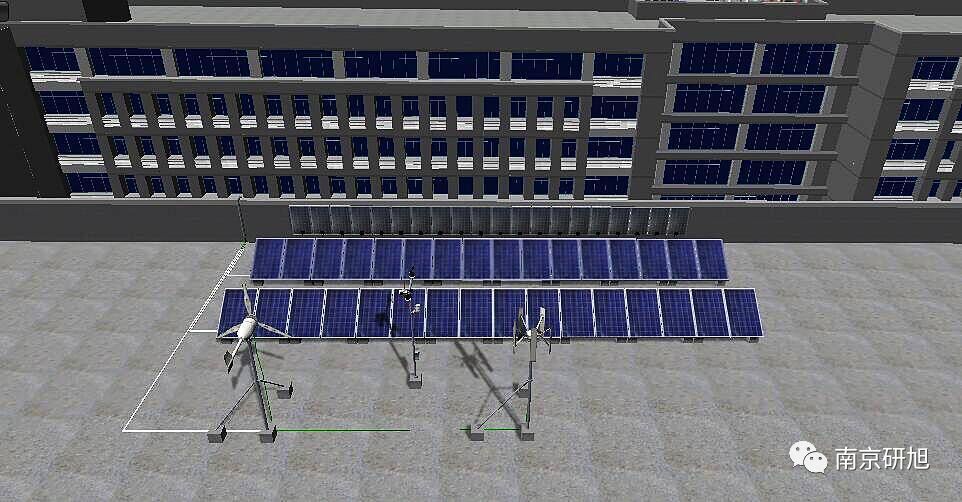

圖3 組件外景
圖4 風機組件外景
圖5 系統內景效果

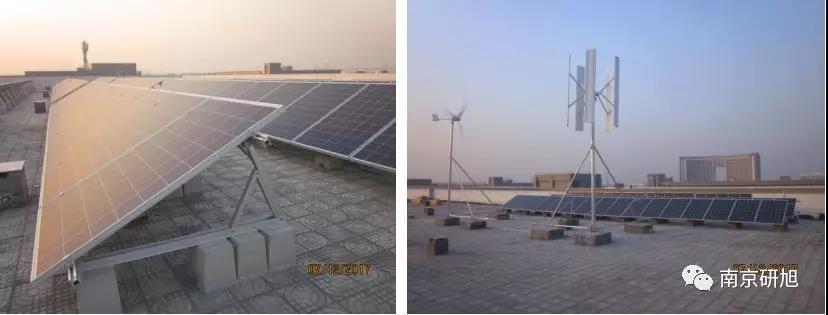

光伏多晶硅組件、薄膜組件
垂直風機、水平風機實際外景
圖6 光伏組件、垂直風機、水平風機外景
系統內景
圖7 能源互聯系統控制柜 內景
圖8 能源互聯系統控制柜 內景
圖9 能源互聯系統分控現場 內景
項目驗收現場
圖10 能源互聯系統驗收現場
圖11 能源互聯系統驗收現場
圖12 能源互聯系統驗收現場
能源互聯系統鄭州電專項目驗收的完成也標志著南京研旭發展進入新階段，接下來，南京研旭會繼續弘揚“先鋒”精神，以科技創新為引領，敢于擔當、敢于拼搏，始終確保項目研發的安全與有序，確保項目的質量與效率，用研旭人的智慧和承諾建設出讓政府放心，百姓受益的新能源產品。
更多詳細方案介紹請致電我司電話：025-58747116！
